1968 Galaxie Drehzahlmesser
-
Dawickerl_1
- Beiträge: 154
- Registriert: 26. Mär 2018, 09:37
- Wohnort: Eisenstadt
- Fuhrpark: 1963 Ford Country Squire 408 Stroker
1968 Ford XL 428
1967 Ford Mustang GT 390
1969 Ford Mustang Mach1 351
2017 Ford Mustang GT
2014 Dodge RAM 1500
1999 Alfa Spider
1997 Land Rover Defender 110 Tdi
2008 Bremach XTreme
1983 Citroen 2CV (zerlegt, mein erstes Auto!) - Likes vergeben: 2 x
- Likes erhalten: 10 x
Hallo Heiner, hab das jetzt noch mal durchgedacht. Wenn ich dich und das Wiring Diagram richtig verstehe, dann ist der DZM zwischen dem schwarzen Kabel der Pertronix und dem Dist Anschluss der Spule eingeschliffen. Soweit so gut. Dann ist es aber dich unerheblich ob ich die Spule über das Relais mit 12 V ansteuere, oder? Oder übersehe ich da etwas?
Normalerweise würde ich es einfach ausprobieren, ich möchte den DZM aber nicht ins Nirwana jagen, das wird dann teuer
Normalerweise würde ich es einfach ausprobieren, ich möchte den DZM aber nicht ins Nirwana jagen, das wird dann teuer
-
Dawickerl_1
- Beiträge: 154
- Registriert: 26. Mär 2018, 09:37
- Wohnort: Eisenstadt
- Fuhrpark: 1963 Ford Country Squire 408 Stroker
1968 Ford XL 428
1967 Ford Mustang GT 390
1969 Ford Mustang Mach1 351
2017 Ford Mustang GT
2014 Dodge RAM 1500
1999 Alfa Spider
1997 Land Rover Defender 110 Tdi
2008 Bremach XTreme
1983 Citroen 2CV (zerlegt, mein erstes Auto!) - Likes vergeben: 2 x
- Likes erhalten: 10 x
Konnte jetzt einmal die Spannung messen die vom Zündschloss kommt. Da kommen schon 12V. Ich kenn das mit dem Widerstandskabel nur vom Mustang. Hatten die Full Size das nicht?
Ändert immer noch nichts grundlegendes zum Anschluss.
Der DZM dürfte so selten sein, dass ich noch in keinem US Forum einen sinnvollen Beitrag gelesen habe
Ändert immer noch nichts grundlegendes zum Anschluss.
Der DZM dürfte so selten sein, dass ich noch in keinem US Forum einen sinnvollen Beitrag gelesen habe
-
Schraubaer
- Beiträge: 6698
- Registriert: 2. Jan 2020, 22:05
- Wohnort: Winsen
- Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
- Likes vergeben: 27 x
- Likes erhalten: 1062 x
Ich gehe von einem Vorwiderstand aus, das war damsls Stand der Technik!
Die 12Volt hast Du die bei laufendem, oder stehendem Motor gemessen?
WENN der Zündkontakt, ob mechanisch, oder Pertronix nämlich im Meßfall offen ist, mißt Du Batteriequellenspannung, weil der Stromkreis nicht geschlossen ist und das sind dann immer 12V, auch wenn da 100 Vorwiderstände sind!
Klär das unbedingt ab, bevor der DZM gehimmelt wird!
Die 12Volt hast Du die bei laufendem, oder stehendem Motor gemessen?
WENN der Zündkontakt, ob mechanisch, oder Pertronix nämlich im Meßfall offen ist, mißt Du Batteriequellenspannung, weil der Stromkreis nicht geschlossen ist und das sind dann immer 12V, auch wenn da 100 Vorwiderstände sind!
Klär das unbedingt ab, bevor der DZM gehimmelt wird!
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
-
Dawickerl_1
- Beiträge: 154
- Registriert: 26. Mär 2018, 09:37
- Wohnort: Eisenstadt
- Fuhrpark: 1963 Ford Country Squire 408 Stroker
1968 Ford XL 428
1967 Ford Mustang GT 390
1969 Ford Mustang Mach1 351
2017 Ford Mustang GT
2014 Dodge RAM 1500
1999 Alfa Spider
1997 Land Rover Defender 110 Tdi
2008 Bremach XTreme
1983 Citroen 2CV (zerlegt, mein erstes Auto!) - Likes vergeben: 2 x
- Likes erhalten: 10 x
Ich habe die 12 V bei stehendem Motor direkt an dem Kabel gemessen das vom Zündschloss kommt. Habe jetzt auch bei laufendem Motor gemessen, da kommen 12,9V vom Zündschloss. Lt. Schaltplan sollte das rot/grüne Kabel auch als Widerstandskabel ausgeführt sein. Wieviel Widerstand
Es ist das Kabel mit „16“ vom Zündschloss, dass zur Spule geht.
Es ist das Kabel mit „16“ vom Zündschloss, dass zur Spule geht.
- Dateianhänge
-
-
Dawickerl_1
- Beiträge: 154
- Registriert: 26. Mär 2018, 09:37
- Wohnort: Eisenstadt
- Fuhrpark: 1963 Ford Country Squire 408 Stroker
1968 Ford XL 428
1967 Ford Mustang GT 390
1969 Ford Mustang Mach1 351
2017 Ford Mustang GT
2014 Dodge RAM 1500
1999 Alfa Spider
1997 Land Rover Defender 110 Tdi
2008 Bremach XTreme
1983 Citroen 2CV (zerlegt, mein erstes Auto!) - Likes vergeben: 2 x
- Likes erhalten: 10 x
https://www.ebay.com/itm/325617754966

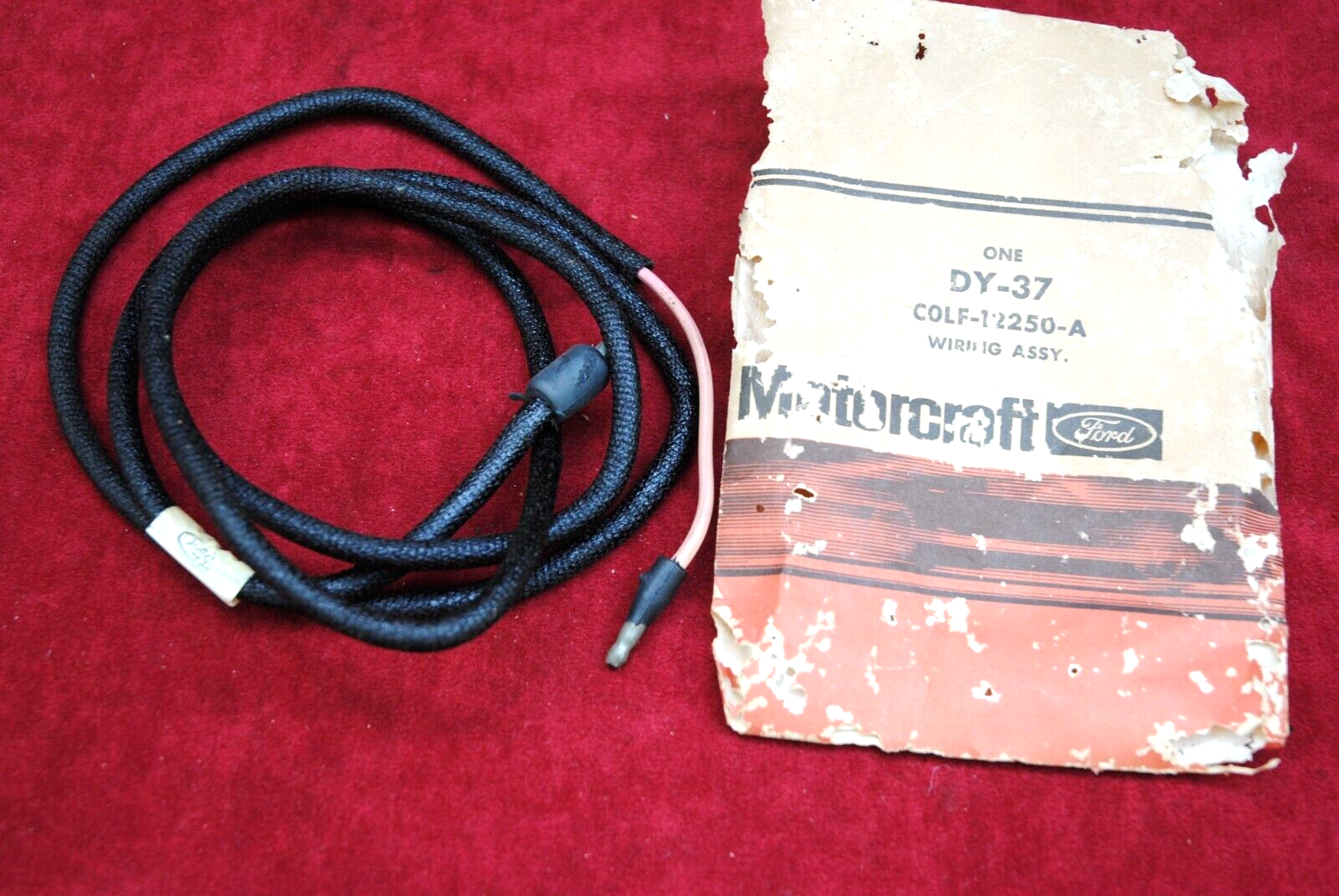

Das wäre übrigens das korrekte Anschlusskabel. Geht durch die Firewall nach vorne zur Spule….
Das wäre übrigens das korrekte Anschlusskabel. Geht durch die Firewall nach vorne zur Spule….
-
Schraubaer
- Beiträge: 6698
- Registriert: 2. Jan 2020, 22:05
- Wohnort: Winsen
- Fuhrpark: 69 Mustang Sportsroof(RIP), 69 Mercury Cougar(RIP), 71 Dodge Challenger R/T, 98 Dodge Durango, 11 Mustang GT
- Likes vergeben: 27 x
- Likes erhalten: 1062 x
Nein, das Widerstandskabel ist PINK und ist auffallend dicker! Es geht nur dann in das grün/rote über.
Der Widerstand beträgt ~1,6-2 Ohm.
Sage, was wahr ist, trinke, was klar ist, esse, was gar ist und #%*, was da ist!!!
-
Dawickerl_1
- Beiträge: 154
- Registriert: 26. Mär 2018, 09:37
- Wohnort: Eisenstadt
- Fuhrpark: 1963 Ford Country Squire 408 Stroker
1968 Ford XL 428
1967 Ford Mustang GT 390
1969 Ford Mustang Mach1 351
2017 Ford Mustang GT
2014 Dodge RAM 1500
1999 Alfa Spider
1997 Land Rover Defender 110 Tdi
2008 Bremach XTreme
1983 Citroen 2CV (zerlegt, mein erstes Auto!) - Likes vergeben: 2 x
- Likes erhalten: 10 x
Ich werde da morgen einmal unter das Armaturenbrett kriechen
Schönen Abend noch…
Schönen Abend noch…
-
Dawickerl_1
- Beiträge: 154
- Registriert: 26. Mär 2018, 09:37
- Wohnort: Eisenstadt
- Fuhrpark: 1963 Ford Country Squire 408 Stroker
1968 Ford XL 428
1967 Ford Mustang GT 390
1969 Ford Mustang Mach1 351
2017 Ford Mustang GT
2014 Dodge RAM 1500
1999 Alfa Spider
1997 Land Rover Defender 110 Tdi
2008 Bremach XTreme
1983 Citroen 2CV (zerlegt, mein erstes Auto!) - Likes vergeben: 2 x
- Likes erhalten: 10 x
Möchte auch ein kurzes Update geben. Entgegen den mir vorliegenden Schaltplänen hab ich den DZM vor der ZS in die Stromversorgung eingeschliffen und siehe da, er hat funktioniert. Zuvor habe ich das Relais für die Pertronix herausgenommen und bin direkt auf die ZS gegangen.
Idealerweise schleife ich den DZM gleich nach dem Zündschloss ein, aber das rosa Kabel kommt bei mir direkt aus dem Zündschloss und verschwindet nach ca. 15cm in einem unzugänglichen, dicken Kabelstrang. Möglicherweise werde ich also aus dem Motorraum wieder zurück zum DZM gehen und dann wieder vor zur Zündspule, denn das rosa Kabel darf man ja nicht unterbrechen....
lg Martin
Idealerweise schleife ich den DZM gleich nach dem Zündschloss ein, aber das rosa Kabel kommt bei mir direkt aus dem Zündschloss und verschwindet nach ca. 15cm in einem unzugänglichen, dicken Kabelstrang. Möglicherweise werde ich also aus dem Motorraum wieder zurück zum DZM gehen und dann wieder vor zur Zündspule, denn das rosa Kabel darf man ja nicht unterbrechen....
lg Martin
- Dateianhänge
-
-
derschwabe
- Beiträge: 294
- Registriert: 22. Nov 2019, 07:49
- Wohnort: Reutlingen
- Website: http://v8-fabrik.de
- Fuhrpark: 1980 F100 Stepside
1967 Mustang Convertible - Likes vergeben: 2 x
- Likes erhalten: 48 x
Das wäre auch korrekt so (aus dem Motorraum zurück), so war das gedacht und habe ich Orig schon so gesehen
Gruß
Max
Gruß
Max
-
Parklane
- Beiträge: 1391
- Registriert: 15. Mai 2019, 18:38
- Wohnort: Haltern am See
- Fuhrpark: Mercury Parklane 1965
- Likes vergeben: 234 x
- Likes erhalten: 144 x
Ich habe auch den orginalen Drehzahlmesser, damit der funktioniert habe ich das orginale Widerstandskabel zur Zündspule beibehalten, wo 7-9V dann anlagen(weiß ich nicht mehr genau)und eben zur Petronix separat 12V gelegt, allerdings ohne Relais
Mein Drehzahlmesser hat allerdings so ein gewisses Eigenleben, manchmal passt das nicht so ganz was der anzeigt, obwohl ich das Teil schon 2 mal hab checken lassen von Fachbetrieben.
Mein Drehzahlmesser hat allerdings so ein gewisses Eigenleben, manchmal passt das nicht so ganz was der anzeigt, obwohl ich das Teil schon 2 mal hab checken lassen von Fachbetrieben.
- Dateianhänge
-
-
-
- Vergleichbare Themen
- Antworten
- Zugriffe
- Letzter Beitrag
-
- 9 Antworten
- 1550 Zugriffe
-
Letzter Beitrag von Schraubaer
11. Jun 2023, 20:13
-
